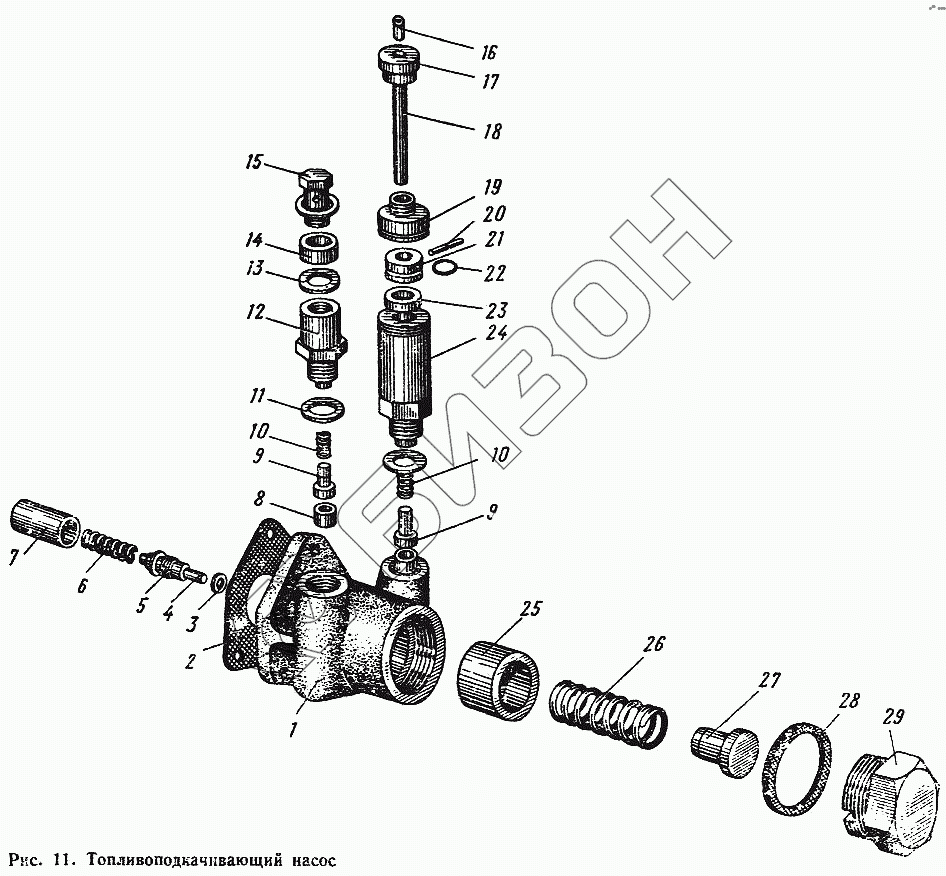

Графический каталог запасных частей к технике: ЮМЗ-6Л. Топливоподкачивающий насос
1
2
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 16-С38 | 16-С38 | Рукоятка со штоком ручного насоса |
Загрузка ...
|
|
| 16-С64-А | 16-С64-А | Втулка |
Загрузка ...
|
|
| 16-С37-1А | 16-С37-1А | Рукоятка в сборе |
Загрузка ...
|
|
| 16-С36-2 | 16-С36-2 | Поршень ручного насоса в сборе |
Загрузка ...
|
|
| УТН-3-1106010-А4 | УТН-3-1106010-А4 | Насос топливоподкачивающий |
Загрузка ...
|
|
| УТН-3-1106010-А4 | УТН-3-1106010-А4 | Насос топливоподкачивающий |
Загрузка ...
|
|
| 16-С35-3Б | 16-С35-3Б | Насос подкачки топлива ручной |
Загрузка ...
|
|
| 16-С35-3Б | 16-С35-3Б | Насос подкачки топлива ручной |
Загрузка ...
|
|
| УТН-3-1106020-А | УТН-3-1106020-А | Корпус |
Загрузка ...
|
|
| УТН-3-1106020-А | УТН-3-1106020-А | Корпус |
Загрузка ...
|
|
| 1 | УТН-3-1106025-А2 | Корпус насоса |
Загрузка ...
|
|
| 2 | 16-148-Б | Прокладка |
Загрузка ...
|
|
| 2 | 16-148-Б | Прокладка |
Загрузка ...
|
|
| 3 | 16-229 | Прокладка |
Загрузка ...
|
|
| 4 | 16-133-2 | Стержень толкателя |
Загрузка ...
|
|
| 5 | 16-230-1 | Втулка |
Загрузка ...
|
|
| 6 | 16-132-1 | Пружина толкателя |
Загрузка ...
|
|
| 7 | УТН-3-1106083 | Толкатель |
Загрузка ...
|
|
| 8 | 16-220-А | Втулка |
Загрузка ...
|
|
| 8 | 16-220 | Втулка |
Загрузка ...
|
|
| 9 | 16-123-3А | Клапан |
Загрузка ...
|
|
| 10 | 16-124-1А | Пружина клапана |
Загрузка ...
|
|
| 11 | 16-062 | Прокладка |
Загрузка ...
|
|
| 12 | УТН-3-1106035-Г | Футорка |
Загрузка ...
|
|
| 13 | 119-90 | Прокладка |
Загрузка ...
|
|
| 14 | 119-85А | Втулка защитная |
Загрузка ...
|
|
| 15 | 16-110 | Болт поворотного угольника |
Загрузка ...
|
|
| 16 | 17-071 | Заглушка |
Загрузка ...
|
|
| 19 | 16-140-2 | Крышка цилиндра |
Загрузка ...
|
|
| 20 | 16-134-1 | Штифт |
Загрузка ...
|
|
| 21 | 16-141-2 | Поршень |
Загрузка ...
|
|
| 22 | 16-240 | Кольцо уплотнительное |
Загрузка ...
|
|
| 23 | 16-149 | Прокладка |
Загрузка ...
|
|
| 24 | 16-139-6А | Цилиндр ручного насоса |
Загрузка ...
|
|
| 25 | УТН-3-1106046 | Поршень |
Загрузка ...
|
|
| 26 | 16-127-Б | Пружина поршня |
Загрузка ...
|
|
| 27 | 16-225 | Упор пружины |
Загрузка ...
|
|
| 28 | 16-145-1 | Прокладка |
Загрузка ...
|
|
| 29 | 16-128-2 | Пробка корпуса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
