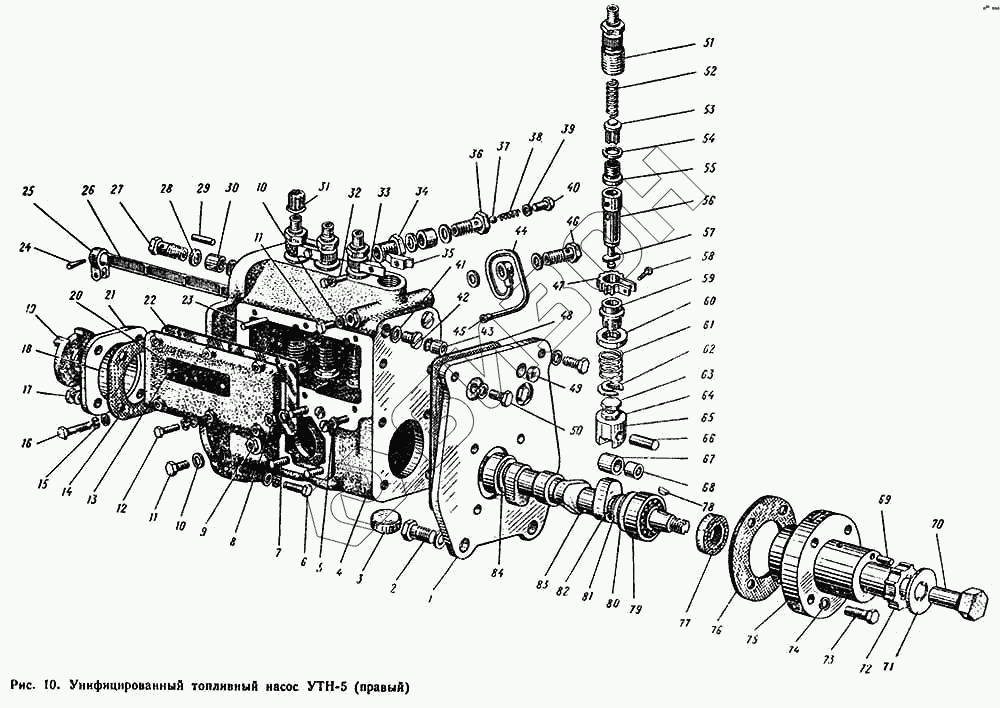

Графический каталог запасных частей к технике: ЮМЗ-6Л. Унифицированный топливный насос
1
2
3
4
5
6
7
8
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
56
57
57
58
58
59
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УТН-5-1111150-А | УТН-5-1111150-А | Вал кулачковый |
Загрузка ...
|
|
| УТН-5-1111450-А | УТН-5-1111450-А | Вал кулачковый |
Загрузка ...
|
|
| УТН-5-1111430-Б | УТН-5-1111430-Б | Втулка плунжера поворотная |
Загрузка ...
|
|
| УТН-5-1111430-Б | УТН-5-1111430-Б | Втулка плунжера поворотная |
Загрузка ...
|
|
| УТН-5-1111430-В | УТН-5-1111430-В | Втулка плунжера поворотная |
Загрузка ...
|
|
| УТН-5-1111430-В | УТН-5-1111430-В | Втулка плунжера поворотная |
Загрузка ...
|
|
| УТН-5-1111220 | УТН-5-1111220 | Клапан нагнетательный с разгрузочным пояском |
Загрузка ...
|
|
| УТН-5-1111220 | УТН-5-1111220 | Клапан нагнетательный с разгрузочным пояском |
Загрузка ...
|
|
| 16-С13-1Б | 16-С13-1Б | Клапан перепускной |
Загрузка ...
|
|
| 16-С13-1Б | 16-С13-1Б | Клапан перепускной |
Загрузка ...
|
|
| УТН-5П-1111020-А2 | УТН-5П-1111020-А2 | Корпус насоса |
Загрузка ...
|
|
| УТН-5П-1111030-А2 | УТН-5П-1111030-А2 | Корпус насоса |
Загрузка ...
|
|
| УТН-5П-1111470 | УТН-5П-1111470 | Крышка люка |
Загрузка ...
|
|
| УТН-5ПА-1111010-А | УТН-5ПА-1111010-А | Насос топливный в сборе |
Загрузка ...
|
|
| УТН-5П-1111005 | УТН-5П-1111005 | Насос топливный высокого давления |
Загрузка ...
|
|
| УТН-5ПА-1111010-А | УТН-5ПА-1111010-А | Насос топливный в сборе |
Загрузка ...
|
|
| УТН-5ПА-1100150 | УТН-5ПА-1100150 | Насос топливный с регулятором и топливоподкачивающим насосом |
Загрузка ...
|
|
| УТН-5-1111410-А5 | УТН-5-1111410-А5 | Пара плунжерная |
Загрузка ...
|
|
| УТН-5-1111410-А5 | УТН-5-1111410-А5 | Пара плунжерная |
Загрузка ...
|
|
| УТН-5-1111410-А6 | УТН-5-1111410-А6 | Пара плунжерная |
Загрузка ...
|
|
| УТН-5-1111410-А6 | УТН-5-1111410-А6 | Пара плунжерная |
Загрузка ...
|
|
| УТН-5-1111080 | УТН-5-1111080 | Плита крепления |
Загрузка ...
|
|
| УТН-5П-1111080-А | УТН-5П-1111080-А | Плита крепления |
Загрузка ...
|
|
| УТН-5-1111350 | УТН-5-1111350 | Рейка |
Загрузка ...
|
|
| УТН-5-1111350 | УТН-5-1111350 | Рейка |
Загрузка ...
|
|
| УТН-3-1111250 | УТН-3-1111250 | Толкатель плунжера |
Загрузка ...
|
|
| УТН-3-1111250 | УТН-3-1111250 | Толкатель плунжера |
Загрузка ...
|
|
| УТН-1111490-А2 | УТН-1111490-А2 | Трубка сливная |
Загрузка ...
|
|
| УТН-5-1111492-Г | УТН-5-1111492-Г | Трубка сливная |
Загрузка ...
|
|
| УТН-5-1111491-Б | УТН-5-1111491-Б | Угольник поворотный |
Загрузка ...
|
|
| УТН-5-1111160-В | УТН-5-1111160-В | Фланец установочный |
Загрузка ...
|
|
| УТН-5П-1111160 | УТН-5П-1111160 | Фланец установочный |
Загрузка ...
|
|
| 1 | УТН-5-1111082-Б | Плита крепления |
Загрузка ...
|
|
| 2 | Болт М10Х30 | Болт М10Х30 |
Загрузка ...
|
|
| 3 | УТН-3-1111026-А2 | Пробка насоса |
Загрузка ...
|
|
| 4 | УТН-5П-1111025-А3 | Корпус насоса |
Загрузка ...
|
|
| 5 | УТН-3-1111423-Д | Винт толкателя установочный |
Загрузка ...
|
|
| 6 | Болт М6Х20 | Болт М6Х20 |
Загрузка ...
|
|
| 7 | УТН-5-1111031 | Шпилька |
Загрузка ...
|
|
| 8 | Гайка М6 | Гайка М6 |
Загрузка ...
|
|
| 9 | УТН-3-1111022-Б | Футорка |
Загрузка ...
|
|
| 10 | ОНМ-086-1 | Прокладка |
Загрузка ...
|
|
| 11 | ОНМ-019-2 | Болт |
Загрузка ...
|
|
| 11 | ОНМ-019-2 | Болт |
Загрузка ...
|
|
| 12 | Болт М6Х 18 | Болт М6Х 18 |
Загрузка ...
|
|
| 13 | Заклепка 2,5Х8 | Заклепка 2,5Х8 |
Загрузка ...
|
|
| 14 | УТН-5-1111452 | Прокладка стакана |
Загрузка ...
|
|
| 15 | Шайба 6 | Шайба 6 |
Загрузка ...
|
|
| 16 | Болт 3М6Х20 | Болт 3М6Х20 |
Загрузка ...
|
|
| 17 | Болт М6Х16 | Болт М6Х16 |
Загрузка ...
|
|
| 18 | УТН-5-1111451-И | Стакан подшипника |
Загрузка ...
|
|
| 19 | УТН-3-1110251 | Шайба упорная |
Загрузка ...
|
|
| 20 | УТН-5П-1111151-54 | Табличка |
Загрузка ...
|
|
| 21 | УТК-5П-1П1475-А2 | Крышка люка |
Загрузка ...
|
|
| 22 | УТН-5-1111476-А5 | Прокладка крышки люка |
Загрузка ...
|
|
| 23 | УТН-3-1111489 | Штифт |
Загрузка ...
|
|
| 24 | УТН-3-1111359 | Штифт цилиндрический |
Загрузка ...
|
|
| 25 | УТН-5-1111357 | Поводок рейки |
Загрузка ...
|
|
| 26 | УТН-5-1111358-А3 | Рейка |
Загрузка ...
|
|
| 27 | 16-110 | Болт поворотного угольника |
Загрузка ...
|
|
| 28 | 119-30 | Прокладка |
Загрузка ...
|
|
| 29 | Д40-1110026 | Штифт установочный |
Загрузка ...
|
|
| 30 | 119-85-А | Втулка защитная |
Загрузка ...
|
|
| 31 | 119-73-В | Колпачок защитный |
Загрузка ...
|
|
| 32 | Болт М6Х30 | Болт М6Х30 |
Загрузка ...
|
|
| 33 | УТН-3-1111477-А2 | Зажим передний |
Загрузка ...
|
|
| 34 | УТН-5-1111028-В2 | Футорка |
Загрузка ...
|
|
| 35 | УТН-3-1111478-А2 | Зажим задний |
Загрузка ...
|
|
| 36 | 16-216-1 | Корпус клапана |
Загрузка ...
|
|
| 37 | 16-262 | Шарик |
Загрузка ...
|
|
| 38 | 16-057 | Пружина клапана |
Загрузка ...
|
|
| 39 | 16-219 | Прокладка |
Загрузка ...
|
|
| 39 | 16-219 | Прокладка |
Загрузка ...
|
|
| 40 | 16-218 | Пробка клапана |
Загрузка ...
|
|
| 41 | УТН-5-1111519 | Кольцо |
Загрузка ...
|
|
| 42 | УТН-5-1111023 | Пробка |
Загрузка ...
|
|
| 43 | УТН-5П-1111029 | Втулка рейки |
Загрузка ...
|
|
| 43 | УТН-5П-1111029-А | Втулка рейки |
Загрузка ...
|
|
| 44 | УТН-5-1111490-А2 | Трубка сливная |
Загрузка ...
|
|
| 45 | 119-208-А | Заглушка сливной трубки |
Загрузка ...
|
|
| 46 | УТН-3-1111481 | Болт поворотного угольника |
Загрузка ...
|
|
| 47 | УТН-5-1111432-Б2 | Венец поворотной втулки зубчатый |
Загрузка ...
|
|
| 47 | УТН-5-1111432-Б2 | Венец поворотной втулки зубчатый |
Загрузка ...
|
|
| 48 | УТН-5-1111483-А2 | Прокладка |
Загрузка ...
|
|
| 49 | УТН-3-1111024 | Заглушка |
Загрузка ...
|
|
| 50 | Болт М8Х20 | Болт М8Х20 |
Загрузка ...
|
|
| 51 | УТН-3-1111485 | Штуцер нажимной |
Загрузка ...
|
|
| 52 | 16-068-А | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 53 | УТН-5-1111324 | Клапан нагнетательный с разгрузочным пояском |
Загрузка ...
|
|
| 54 | 16-212 | Прокладка |
Загрузка ...
|
|
| 55 | УТН-5-1111226 | Седло клапана |
Загрузка ...
|
|
| 56 | УТН-5-1111425 | Втулка плунжера |
Загрузка ...
|
|
| 56 | УТН-5-1111425-А | Втулка плунжера |
Загрузка ...
|
|
| 57 | УТН-5-1111422-А5 | Плунжер |
Загрузка ...
|
|
| 57 | УТН-5-1111422-А6 | Плунжер |
Загрузка ...
|
|
| 58 | УТН-5-1111433-А | Винт зубчатого венца |
Загрузка ...
|
|
| 58 | УТН-5-1111433-А | Винт зубчатого венца |
Загрузка ...
|
|
| 59 | УТН-5-1111431-Б | Втулка поворотная |
Загрузка ...
|
|
| 59 | УТН-51111431-Б | Втулка поворотная |
Загрузка ...
|
|
| 60 | УТН-5-1111473-А | Тарелка пружины верхняя |
Загрузка ...
|
|
| 61 | 16-075-Г | Пружина плунжера |
Загрузка ...
|
|
| 62 | УТН-3-1111472 | Тарелка пружины нижняя |
Загрузка ...
|
|
| 63 | УТН-3-1111265 | Болт толкателя |
Загрузка ...
|
|
| 64 | УТН-5-1111267 | Контргайка |
Загрузка ...
|
|
| 65 | УТН-3-1111262 | Корпус |
Загрузка ...
|
|
| 66 | УТН-3-1111266 | Ось ролика |
Загрузка ...
|
|
| 67 | УТН-3-1111263 | Ролик |
Загрузка ...
|
|
| 68 | УТН-5-1111264 | Втулка ролика |
Загрузка ...
|
|
| 69 | УТН-5-1111163 | Заглушка |
Загрузка ...
|
|
| 70 | УТН-5П-1111471 | Болт валика |
Загрузка ...
|
|
| 71 | 16-091 | Шайба стопорная |
Загрузка ...
|
|
| 72 | УТН-5П-1111165 | Втулка валика шлицевая |
Загрузка ...
|
|
| 73 | Болт М8Х45 | Болт М8Х45 |
Загрузка ...
|
|
| 74 | Шайба 8 | Шайба 8 |
Загрузка ...
|
|
| 75 | УТН-5-1111162-Г | Фланец установочный |
Загрузка ...
|
|
| 76 | УТН-5-1111493-А | Прокладка установочного фланца |
Загрузка ...
|
|
| 77 | Манжета 1-20Х40-1 ГОСТ 8752-70 | Манжета 1-20Х40-1 ГОСТ 8752- 70 |
Загрузка ...
|
|
| 78 | УТН-5-1111155 | Шпонка сегментная |
Загрузка ...
|
|
| 79 | Шарикоподшипник 46204 К ГОСТ 831-62 | Шарикоподшипник 46204 К ГОСТ 831-62 |
Загрузка ...
|
|
| 80 | УТН-5-1111153 | Шайба |
Загрузка ...
|
|
| 81 | УТН-5-1111154 | Прокладка регулировочная |
Загрузка ...
|
|
| 82 | 16-030 | Прокладка регулировочная |
Загрузка ...
|
|
| 83 | УТН-3-1111152-А | Вал кулачковый |
Загрузка ...
|
|
| 84 | 16-031 | Маслоотражатель шарикоподшипника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
