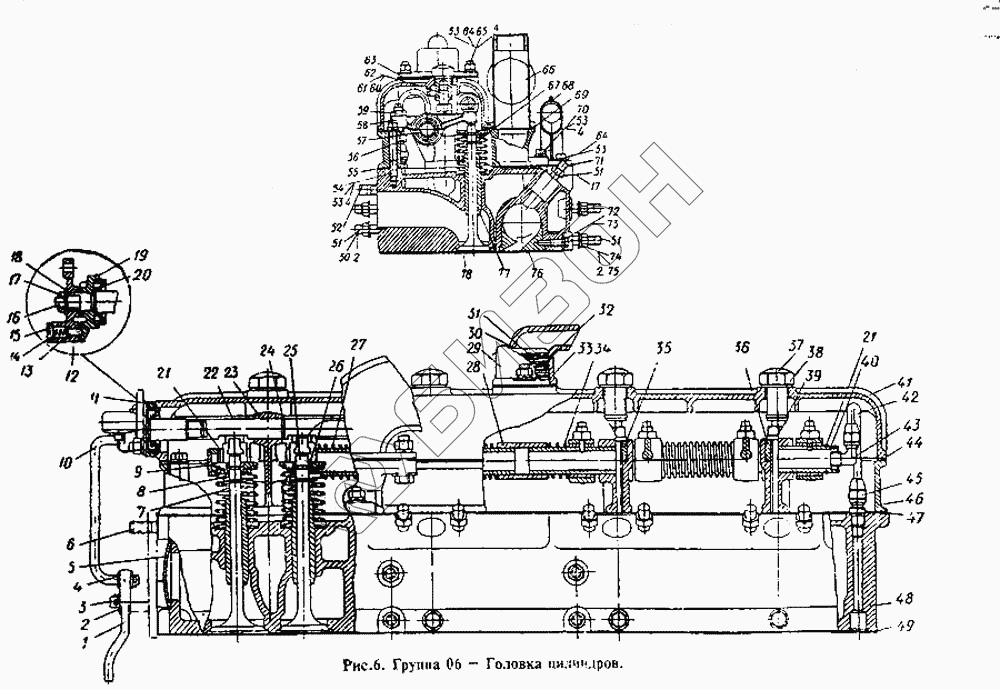

Графический каталог запасных частей к технике: СМД 14 (1998 г. Минск). Головка цилиндров
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 14-06С22-2Б | 14-06С22-2Б | Головка цилиндров со втулками |
Загрузка ...
|
|
| БНП-М8Х20 | БНП-М8Х20 | Болт |
Загрузка ...
|
|
| ШНЧ-М10Х40 | ШНЧ-М10Х40 | Шпилька |
Загрузка ...
|
|
| СМД14-06С6 | СМД14-06С6 | Рычаг декомпрессора в сборе |
Загрузка ...
|
|
| 3С-35 | 3С-35 | Заглушка |
Загрузка ...
|
|
| СМД7-0611А | СМД7-0611А | Рукоятка декомпрессора |
Загрузка ...
|
|
| 1 | СМД14-0606А | Рукоятка декомпрессора |
Загрузка ...
|
|
| 2 | Н-5480 | Шайба |
Загрузка ...
|
|
| 3 | Ш-3Х15 | Шплинт разводной |
Загрузка ...
|
|
| 4 | Н-5479 | Шайба |
Загрузка ...
|
|
| 5 | С-60 | Заглушка |
Загрузка ...
|
|
| 6 | ШНЧ-М10Х22 | Шпилька |
Загрузка ...
|
|
| 7 | СМД1-0663 | Пружина клапана |
Загрузка ...
|
|
| 8 | СМД7-0694 | Пружина клапана внутренняя |
Загрузка ...
|
|
| 9 | СМД1-0640 | Тарелка клапанной пружины |
Загрузка ...
|
|
| 10 | 14-06С24-1 | Тяга |
Загрузка ...
|
|
| 11 | СМД1-0616 | Прокладка |
Загрузка ...
|
|
| 12 | СМД7-0615 | Корпус декомпрессора |
Загрузка ...
|
|
| 13 | СМД55-0651 | Плунжер рукоятки |
Загрузка ...
|
|
| 14 | СМД55-0652 | Пружина рукоятки |
Загрузка ...
|
|
| 15 | СМД55-0653 | Заглушка стакана |
Загрузка ...
|
|
| 16 | СМД7-0612 | Ось рукоятки |
Загрузка ...
|
|
| 17 | ГУ-М10 | Гайка |
Загрузка ...
|
|
| 18 | ШСН-11Х26 | Наиба стопорная |
Загрузка ...
|
|
| 19 | СМД14-0611 | Рычаг декомпрессора |
Загрузка ...
|
|
| 20 | Н-6295 | Сальник самоподжимной каркасный 20-40-9 |
Загрузка ...
|
|
| 21 | СМД7-0688 | Кольцо стопорное |
Загрузка ...
|
|
| 22 | СМД1-0610Б | Вал декомпрессора |
Загрузка ...
|
|
| 23 | СМД1-0641-1А | Стойка валиков коромысел и декомпрессии |
Загрузка ...
|
|
| 24 | СМД1-0672А | Кольцо стопорное |
Загрузка ...
|
|
| 25 | 14-0604 | Клапан всасывающий |
Загрузка ...
|
|
| 26 | СМД14-0671 | Сухарь клапана |
Загрузка ...
|
|
| 27 | У5-0622 | Пружина распорная средняя |
Загрузка ...
|
|
| 28 | У5-0627 | Втулка оси коромысел |
Загрузка ...
|
|
| 29 | СМД7-0631 | Корпус сапуна |
Загрузка ...
|
|
| 30 | СМД1-0634 | Набивка сапуна |
Загрузка ...
|
|
| 31 | СМД1-0633 | Перегородка |
Загрузка ...
|
|
| 32 | СМД1-0632 | Диафрагма |
Загрузка ...
|
|
| 33 | СМД1-0635 | Кольцо стопорное |
Загрузка ...
|
|
| 34 | У50621 | Пружина распорная крайняя |
Загрузка ...
|
|
| 35 | СМД55-0642 | Сухарь оси коромысел |
Загрузка ...
|
|
| 36 | СМД55-0643 | Сухарь оси коромысел установочный |
Загрузка ...
|
|
| 37 | СМД7-0630 | Гайка крепления колпака |
Загрузка ...
|
|
| 38 | СМД7-0684 | Прокладка |
Загрузка ...
|
|
| 39 | СМД1-0624 | Кольцо стопорное |
Загрузка ...
|
|
| 40 | СМД7-0644 | Ось коромысел |
Загрузка ...
|
|
| 41 | СМД7-0664 | Колпак головки цилиндров |
Загрузка ...
|
|
| 42 | СМД1-06С54 | Трубка маслоподводящая в сборе |
Загрузка ...
|
|
| 43 | Н1-6021А | Угольник конечный |
Загрузка ...
|
|
| 44 | СМД1-0637 | Прокладка колпака |
Загрузка ...
|
|
| 45 | Н-5361 | Гайка соединительная |
Загрузка ...
|
|
| 46 | СМД9-0628 | Корпус колпака головки |
Загрузка ...
|
|
| 47 | Н-6011 | Ниппель проходной |
Загрузка ...
|
|
| 48 | 14-06С9-2Б | Головка цилиндров с клапанами |
Загрузка ...
|
|
| 49 | 14-06С8Б | Прокладка головки в сборе |
Загрузка ...
|
|
| 50 | СМД7-0645 | Гайка крепления выхлопного коллектора |
Загрузка ...
|
|
| 51 | Н-5265 | Шпилька |
Загрузка ...
|
|
| 52 | ШНЧ-М12Х22 | Шпилька |
Загрузка ...
|
|
| 53 | ШПН-8 | Шайба пружинная |
Загрузка ...
|
|
| 54 | БНП-М8Х60 | Болт |
Загрузка ...
|
|
| 55 | СМД9-0627 | Прокладка корпуса колпака |
Загрузка ...
|
|
| 56 | У5-0672 | Винт регулировочный |
Загрузка ...
|
|
| 57 | СМД1-0668 | Втулка коромысла клапана |
Загрузка ...
|
|
| 58 | СМД1-06С3-1 | Коромысло клапана со втулкой |
Загрузка ...
|
|
| 59 | ГУ-1М10 | Гайка |
Загрузка ...
|
|
| 60 | ШПН-12 | Шайба пружинная |
Загрузка ...
|
|
| 61 | ГУ-1М12 | Гайка |
Загрузка ...
|
|
| 62 | ШНЧ-М-1М12Х95 | Шпилька |
Загрузка ...
|
|
| 63 | СМД1-0667 | Прокладка сапуна |
Загрузка ...
|
|
| 64 | ШНЧ-М8Х20 | Шпилька |
Загрузка ...
|
|
| 65 | ГУ-М8 | Гайка |
Загрузка ...
|
|
| 66 | СМД14-06С17 | Коллектор всасывающий в сборе |
Загрузка ...
|
|
| 67 | У5-0605 | Кольцо предохранительное |
Загрузка ...
|
|
| 68 | 14-06С16 | Труба водяная |
Загрузка ...
|
|
| 69 | СМД1-0662 | Прокладка впускного коллектора |
Загрузка ...
|
|
| 70 | БНП-М8Х25 | Болт |
Загрузка ...
|
|
| 71 | СМД55-0658 | Прокладка |
Загрузка ...
|
|
| 72 | 14-0618 | Винт вставки стопорный |
Загрузка ...
|
|
| 73 | СМД2-2611 | Шайба уплотняющая |
Загрузка ...
|
|
| 74 | ШНЧ-М10Х28 | Шпилька |
Загрузка ...
|
|
| 75 | ШПН-10 | Шайба пружинная |
Загрузка ...
|
|
| 76 | СМД9-0602 | Вставка камеры сгорания |
Загрузка ...
|
|
| 77 | СМД9-0603 | Втулка направляющая |
Загрузка ...
|
|
| 78 | 14-0607 | Клапан выхлопной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
