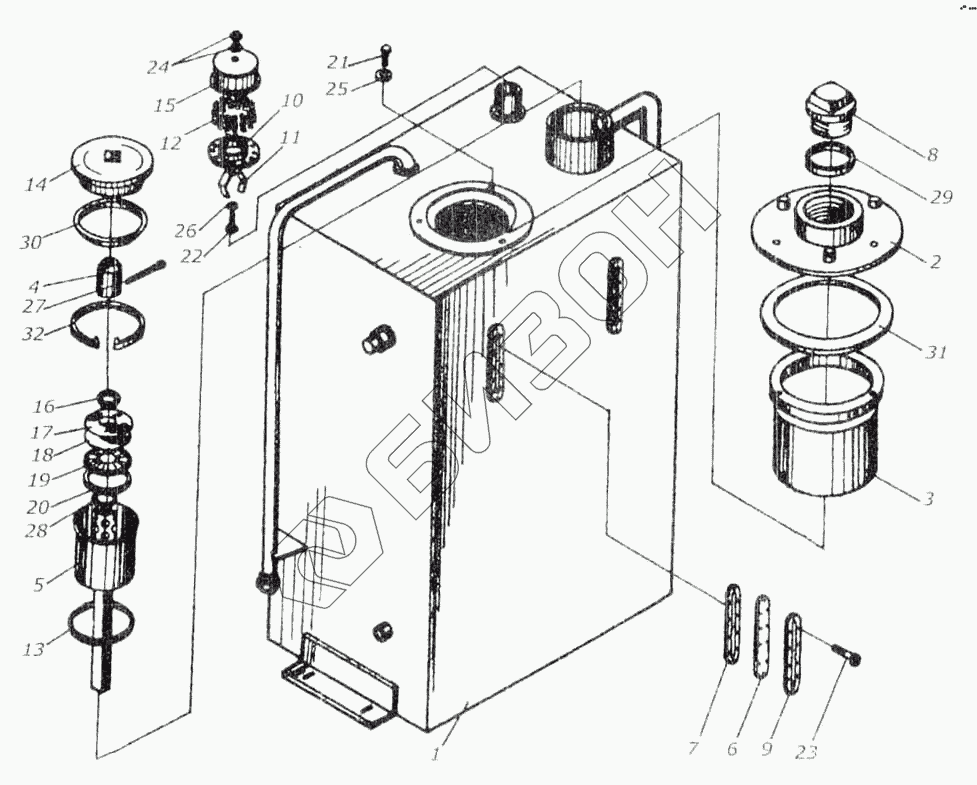

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Бак масляный КИС 0108540
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0108210А | КИС 0108210А | Сапун |
Загрузка ...
|
|
| КИС 0108540 | КИС 0108540 | Бак масляный |
Загрузка ...
|
|
| 54.57.020А | 54.57.020А | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 1 | КИС 0108550 | Бак |
Загрузка ...
|
|
| 2 | КИС 0108180А | Крышка |
Загрузка ...
|
|
| 3 | КИС 0108190А | Фильтр |
Загрузка ...
|
|
| 4 | 34-9-17-2 Б | Клапан |
Загрузка ...
|
|
| 5 | 34-9-17-5А | Резервуар сливной |
Загрузка ...
|
|
| 6 | КИС 0108001А | Стекло |
Загрузка ...
|
|
| 7 | КИС 0108002А | Прокладка |
Загрузка ...
|
|
| 8 | КИС 0108101А | Пробка |
Загрузка ...
|
|
| 9 | КИС 0108414А | Фланец |
Загрузка ...
|
|
| 10 | ГА-01405 | Стакан |
Загрузка ...
|
|
| 11 | ГА-01501 | Пружина |
Загрузка ...
|
|
| 12 | ГА-01611 | Набивка |
Загрузка ...
|
|
| 13 | 281 | Прокладка |
Загрузка ...
|
|
| 14 | 54-10064 | Крышка |
Загрузка ...
|
|
| 15 | 54-41520 | Стакан наружный |
Загрузка ...
|
|
| 16 | 54.57.130 | Кольцо внутреннее |
Загрузка ...
|
|
| 17 | 54.57.131А | Сетка фильтрующая |
Загрузка ...
|
|
| 18 | 54.57.132 | Сетка каркас |
Загрузка ...
|
|
| 19 | 54.57.133А | Кольцо опорное |
Загрузка ...
|
|
| 20 | 54.57.134 | Кольцо наружное |
Загрузка ...
|
|
| 21 | 3М8х16.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | М6х16.56.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 23 | В1М4х18.56.019 | Винт ГОСТ 17475-80 |
Загрузка ...
|
|
| 24 | М6.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | 6.01.019 | Шайба ГОСТ 6958-78 |
Загрузка ...
|
|
| 27 | 3,2х32.019 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 28 | 028-036-46-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 29 | 055-060-30-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 30 | 090-100-58-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 31 | 145-155-58-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 32 | В90 | Кольцо ГОСТ 13943-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
