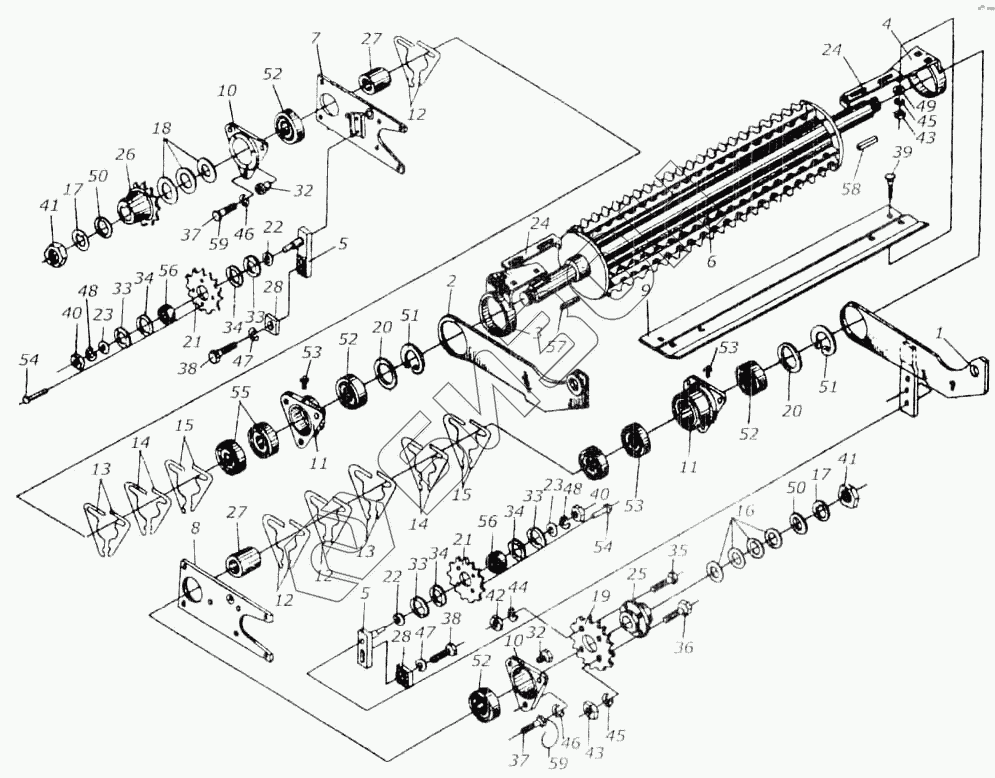

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Вальцы верхние КИЛ 0103010
1
2
3
4
5
5
6
7
8
9
10
10
11
11
12
12
12
13
13
14
14
15
15
16
17
17
18
19
20
20
21
21
22
22
23
23
24
24
25
26
27
27
28
28
32
32
33
33
33
33
34
34
34
34
35
36
37
37
38
38
39
40
40
41
41
42
43
43
44
45
45
46
46
47
47
48
48
49
50
50
51
51
52
52
52
52
52
53
53
54
54
55
56
56
57
58
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0103010 | КИЛ 0103010 | Вальцы верхние |
Загрузка ...
|
|
| КИЛ 0103560 | КИЛ 0103560 | Валец задний |
Загрузка ...
|
|
| КИС 0103470 | КИС 0103470 | Устройство натяжное |
Загрузка ...
|
|
| КИС 0103610 | КИС 0103610 | Крышка |
Загрузка ...
|
|
| КУЖ 0108010 | КУЖ 0108010 | Клапан предохранительный |
Загрузка ...
|
|
| КИС 0103600 | КИС 0103600 | Звездочка |
Загрузка ...
|
|
| КИС 0103630 | КИС 0103630 | Корпус |
Загрузка ...
|
|
| 1 | КИЛ 0103050 | Рычаг левый |
Загрузка ...
|
|
| 2 | КИЛ 0103060 | Рычаг правый |
Загрузка ...
|
|
| 3 | КИС 0103040А | Подвеска |
Загрузка ...
|
|
| 4 | КИС 0103040А-01 | Подвеска |
Загрузка ...
|
|
| 5 | КИС 0103500А | Кронштейн |
Загрузка ...
|
|
| 6 | КИС 0103570 А | Валец задний |
Загрузка ...
|
|
| 7 | КИС 0103580 | Пластина |
Загрузка ...
|
|
| 8 | КИС 0103590 | Пластина |
Загрузка ...
|
|
| 9 | КИЛ 0103401 | Щиток задний |
Загрузка ...
|
|
| 10 | КИС 0103103А | Крышка |
Загрузка ...
|
|
| 11 | КИС 0103208 | Корпус |
Загрузка ...
|
|
| 12 | КИС 0103404Б | Прокладка регулировочная |
Загрузка ...
|
|
| 13 | КИС 0103404Б-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 14 | КИС 0103404Б-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 15 | КИС 0103404Б-03 | Прокладка регулировочная |
Загрузка ...
|
|
| 16 | КИС 0103412 | Шайба регулировочная |
Загрузка ...
|
|
| 17 | КИС 0103413 | Шайба стопорная |
Загрузка ...
|
|
| 18 | КИС 0103431 | Шайба регулировочная |
Загрузка ...
|
|
| 19 | КИС 0103458Б | Звездочка Z=25 |
Загрузка ...
|
|
| 20 | КИС 0103464 | Шайба защитная |
Загрузка ...
|
|
| 21 | КИС 0103484 | Звездочка |
Загрузка ...
|
|
| 22 | КИС 0103485 | Шайба |
Загрузка ...
|
|
| 23 | КИС 0103486 | Шайба |
Загрузка ...
|
|
| 24 | КИС 0103534А | Задвижка |
Загрузка ...
|
|
| 25 | КИС 0103601Б | Ступица |
Загрузка ...
|
|
| 26 | КИС 0103605А | 3вездочка |
Загрузка ...
|
|
| 27 | КИС 0103801 | Втулка |
Загрузка ...
|
|
| 28 | КИС 0143501 | Шайба |
Загрузка ...
|
|
| 29 | КУЖ 0108402 | Шайба |
Загрузка ...
|
|
| 30 | КУЖ 0108607 | Клапан |
Загрузка ...
|
|
| 31 | КУЖ 0108608 | Пружина |
Загрузка ...
|
|
| 32 | КУЖ 0108609 | Корпус клапана |
Загрузка ...
|
|
| 33 | КУЖ 0122401 | Крышка |
Загрузка ...
|
|
| 34 | КУЖ 0122403 | Шайба |
Загрузка ...
|
|
| 35 | М8х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 36 | М10х30.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 37 | 3М12х40.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 38 | М14х45.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 39 | М10х25.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 40 | М16х1,5.6.019 | Гайка ГОСТ2526-70 |
Загрузка ...
|
|
| 41 | М24х2.6 019 | Гайка ГОСТ 2626 70 |
Загрузка ...
|
|
| 42 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 43 | М10.6.019 | Гайка ГОСТ 11860-73 |
Загрузка ...
|
|
| 44 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 45 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 46 | 12.651.019 | Шайба ГОСТ 6402 70 |
Загрузка ...
|
|
| 47 | 14.66Г.019 | Шайба ГОСТ 6402 70 |
Загрузка ...
|
|
| 48 | 16.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 49 | 10.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 50 | 24.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 51 | В62 | Кольцо ГОСТ 13943-68 |
Загрузка ...
|
|
| 52 | 2.2-40х60-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 53 | 1,2 Ц6 хр | Масленка ГОСТ 19853-74 |
Загрузка ...
|
|
| 54 | 4х28.01.019 | Заклепка ГОСТ 10299-80 |
Загрузка ...
|
|
| 55 | 2007107 | Подшипник ГОСТ 333-79 |
Загрузка ...
|
|
| 56 | 180503С9 | Подшипник ГОСТ 8882-75 |
Загрузка ...
|
|
| 57 | 2.8х7х36 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 58 | 2.10х8х36 | Шпонка ГОСТ 23360-78 |
Загрузка ...
|
|
| 59 | 1,6-0-4 | Проволока ГОСТ 3282-74 L=400 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
