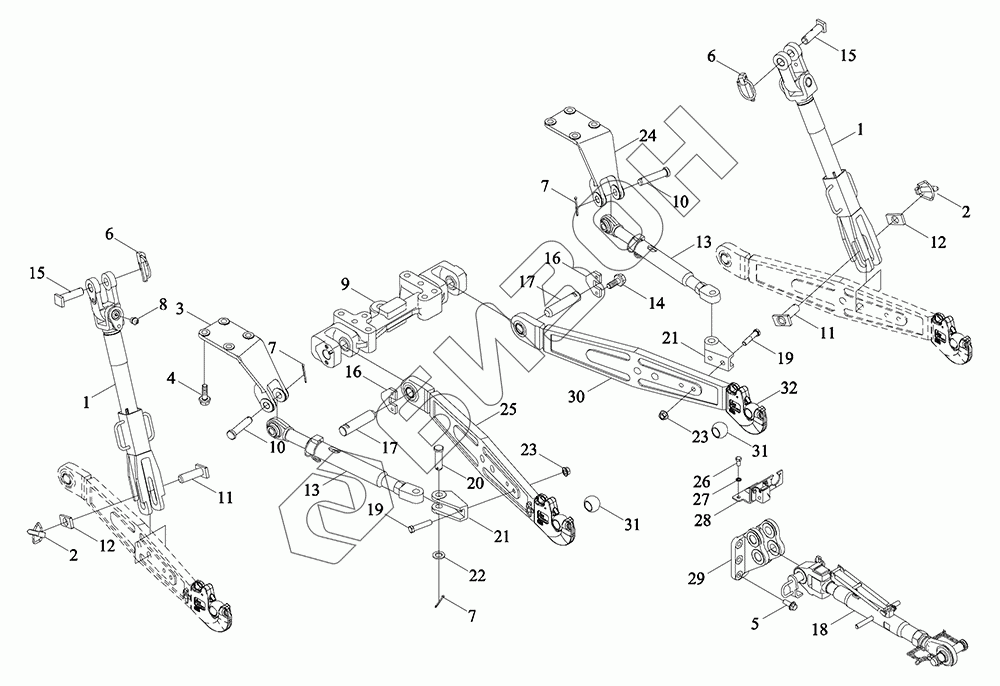

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Навеска 1
1
1
2
2
3
4
5
6
6
7
7
7
8
9
10
10
11
11
12
12
13
13
14
15
15
16
16
17
17
18
19
19
20
21
21
22
23
23
24
25
26
27
28
29
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S561090000 | TG4S561090000 | Подвеска |
Загрузка ...
|
|
| 1 | TS17561010010a | Рычаг подъемный |
Загрузка ...
|
|
| 2 | TE250.56.4 | Штифт запирающий |
Загрузка ...
|
|
| 3 | TS17561010003 | Кронштейн |
Загрузка ...
|
|
| 4 | GBT5789-M20X50-10.9-A9L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT16674.1-M16X40-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TG1204.56F.1.5 | Чека с кольцом |
Загрузка ...
|
|
| 7 | GBT91-5X50-A3L | Шплинт разводной 5X50-A3L |
Загрузка ...
|
|
| 8 | JBT7940.1-M8X1 | Пресс-масленка M8X1 |
Загрузка ...
|
|
| 9 | TS17561010001 | Кронштейн |
Загрузка ...
|
|
| 10 | TG1204.56-06 | Штифт передний крепежный рычага ограничителя |
Загрузка ...
|
|
| 11 | TD2S561010011 | Штифт соединительный |
Загрузка ...
|
|
| 12 | TD2S561010015 | Ободок |
Загрузка ...
|
|
| 13 | TG4S561090005 | Рычаг ограничительный |
Загрузка ...
|
|
| 14 | GBT16674.1-M10X30-10.9-A3L | Болт шестигранный фланцевый M10X30-10.9-A3L |
Загрузка ...
|
|
| 15 | TS17561010015 | Штифт соединительный |
Загрузка ...
|
|
| 16 | TG1204.56-03a | Плита стопорная |
Загрузка ...
|
|
| 17 | TG1204.56-02a | Вал |
Загрузка ...
|
|
| 18 | TG1204.56G.1a | Тяга верхняя |
Загрузка ...
|
|
| 19 | GBT5782-M16X80-10.9-A3L | Болт с шестигранной головкой M16X80-10.9-A3L |
Загрузка ...
|
|
| 20 | TG1204.56-07 | Штифт задний крепежный ограничительного рычага |
Загрузка ...
|
|
| 21 | TG1204.56-08 | Опора задняя ограничительного рычага |
Загрузка ...
|
|
| 22 | GBT95-24-A3L | Шайба плоская |
Загрузка ...
|
|
| 23 | SPL6177.1-M16-10-F3 | Гайка шестигранная фланцевая M16-10-F3 |
Загрузка ...
|
|
| 24 | TS17561010004 | Кронштейн |
Загрузка ...
|
|
| 25 | TG4S561090001 | Тяга нижняя |
Загрузка ...
|
|
| 26 | GBT5783-M12X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 27 | GBT93-12-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 28 | TG1204.56F.8 | Гнездо монтажное |
Загрузка ...
|
|
| 29 | TS17561010002 | Кронштейн |
Загрузка ...
|
|
| 30 | TG4S561090002 | Тяга нижняя |
Загрузка ...
|
|
| 31 | FT800.56.228 | Головка шаровая |
Загрузка ...
|
|
| 32 | TG1204.56B.2.1-01 | Шар нижней тяги |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
